ジープ圧縮成形システムソリューション
CCM-JP24D容量：24000-26000pcs / hミネラルウォーターキャップ圧縮成形機ビデオ
クライアント名：Mr X

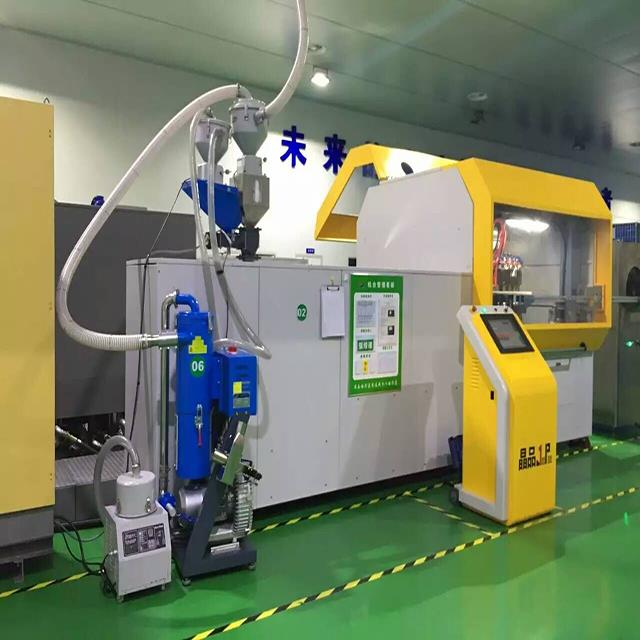

機械モデル：CCM-JP24E連続圧縮成形機
キャップタイプ：28mm 1881 PCO CSDキャップ
キャップアプリケーション：CSD
I. CCM 生産ライン提案
1.機械の提案
1）CCM-JP24Eキャップ製造完了ラインPCO 1881キャップ（2.3〜2.8グラム、1.5〜1.8グラム）
いいえ。 | 項目 | 仕様 | 量 | 合計価格（ 米ドル ） |
1 | CCM-JP24E 主な機械 | カスタマイズされた | 1セット | X.00 |
2 | 型 （PCO 1881 CSDキャップ） | 容量： 21000〜25000個/ h | 24キャビティ | |
3 | オートフィーダー＆マスターバッチシステム | カスタマイズされた | 1セット | |
4 | チラー | カスタマイズされた | 2セット | |
5 | キャップクーラー | カスタマイズされた | 1セット | |
6 | キャップソーター | スリッティングシステム | 1セット | |
キャップスリッター | 1セット | |||
キャップ折りたたみ | 1セット | |||
7 | キャップ検査装置 | カスタマイズされた | 1セット | |
8 | トランスポートチャンネル | 空気を吹いてプッシュクロージャー | 含まれる | |
9 | 工具および機械部品 | デバイスの設置に使用 | 含まれる | |
10年 | パッケージ料金 | 木製のパレット、 フィルム包装 | 1セット | |
11 | FOB手数料 | 通関、 交通費 ドッキング、 吊キャビネット代、その他 | 1セット | |
合計金額（FOB広州黄埔） | X.00 |
別紙1：CCM-JP24E構成表と技術データ
いいえ 。 | 名 | ブランド |
1 | PLC | シーメンス |
2 | HMI | McgsTps |
3 | 温度調節器 | ゆだん |
4 | モータースターター | ABB |
5 | 光電子スイッチ | ルーズ |
6 | 近接スイッチ | 病気 |
7 | エアスイッチ | ABB |
8 | ソリッドステートリレー | カルロガバッツィ |
9 | 油圧系 | カスタマイズされたJeepine |
10年 | 真空ポンプ | 中デ |
11 | 油圧シリンダー | カスタマイズされたJeepine |
12年 | 押出システム | カスタマイズされたJeepine |
13年 | 押出モーター | シーメンス |
14年 | ラインシャフトリデューサー | 珠江 |
15年 | 減速ドライブ | 国馬 |
16 | 油圧バルブ | キート |
主な仕様 | 単位 | CCM-JP 24 E | ||
原材料 | PE / PP | |||
最大 キャップ呼び径 | mm | 4 8 | ||
最大 公称高さの上限 | mm | 25年 | ||
最大 キャップ重量 | g | 7.2 | ||
キャビティ数 | PCS | 24 | ||
PCO 1881キャップ 容量 | PCS /時 | 21000〜25000 | ||
定格出力 力 | 圧縮モーター | KW | 4 | |
押出機モーター | KW | 15年 | ||
油圧モーター | KW | 2 4.7 | ||
押出機用加熱リング | KW | 33 | ||
真空ポンプ | KW | 3 | ||
チラー2ets | KW | 15年 | ||
合計 | KW | 9 4.7 | ||
サービス力 | KW | 5 7 ± 8 | ||
電圧/周波数 | 380V / 50Hz | |||
寸法 | キャップ成形機（ L * W * H ） | メートル | 5.5×1.9×2.2 | |
機械重量 | T | 7 | ||
配達時間
a。 トレイルモールドとキャップのサンプル：注文確定から30営業日以内に図面の承認をキャップします。
b。 工業用金型および機械：トレイルモールドおよびキャップサンプルの確認から120営業日以内に。
インストールとテスト
a。 購入者は、オンサイトテストに十分な電力、きれいな水、圧縮空気、および原材料を準備する必要があります。
売り手のb.Engineerは装置の取付け、生産の道のテストおよび7日間バイヤーの工場の関連する人員への訓練に責任があります。
5.アフターサービス
a。 無償部品およびマンパワーの1年間保証、生涯の技術保守およびサポート。
Ⅰ会社プロフィール
Jeepineは、10年以上にわたって連続圧縮成形機（CCM）に専念しており、学者が率いる革新的な研究開発チームを集めています。 現在、Jeepineは中国のプレミアムおよび高効率CCMの主要ブランドとなっています。
Ø国民のハイテク企業。
Ø圧縮成形業界における国家規格の起草者の一人。
パブリックリスティングのØ中国独自のCCMメーカー。 （証券コード：833127）
ØTUVISO9001：2015。 北米でのUL承認
Ⅱ。圧縮成形プロファイルと原理
1.圧縮成形技術プロファイル
便利な操作、高い生産効率および低い平均コストの特徴を備えた、圧縮成形はすでにプラスチックボトルキャップの生産用途において世界的に有名で人気のある技術です。
成形原理
成形中、材料は定量パレットとして切断され、キャビティに挿入されます。型が閉じると、ペレットは徐々に可塑化され、圧力と温度の下でキャビティに充填されます。 最後に、冷却および凝固後にボトルキャップがサイクル中に存在する。
圧縮技術にはホットランナーがないため、一般的な圧力モーターを使用することができ、均一な性能、より少ない収縮および歪み率という明らかな利点があります。
技術プロセス
Jeepine CCMは、押出し成形、圧縮成形、高速回転技術の長所を兼ね備えています。これにより、サイズの大きい材料の供給、オーバーフローのない、ワンステップ成形が可能になります。省エネ。
1）サイズの材料配達
モーターは伝動装置を駆動し、それから設定された速度で動く主軸受けの鋳造物の基盤を、その間掻き取り装置を導きます。可塑化装置からのペレットは、空気圧掻き取り装置の回転板を通過します。入口管から、そしてそれから底部空洞に挿入される。
2）連続回転圧縮成形
CCMのメインベアリングが連続的に両方のターンプレートを駆動している間、オンとボトムカムの表面を通過しながら、カムは金型内でロッドを押して取り外します。連続圧縮成形はボトムで進行し、金型キャビティが閉じて開きます。高速で動作している場合、各圧縮ユニットは昇降装置によって制御されているため、圧縮と連続生産が可能です。
3）製品冷却
ある成形温度と圧力の下でしばらくの間、プラスチックは完全に固化して最終製品になります。 圧縮時間を超えても短くしても製品に影響を与えます。
室内温度まで冷却する過程では、温度分布と冷却速度が重要なパラメータです。冷却が不均一であるか時間が経過していないと、余分な歪みが発生して反りが生じることがあります。 高精度を約束するために、Jeepineは金型冷却のノウハウを持っていて、全体的で急速な冷却を達成します。
4）離型時の空気圧アシスト
離型すると、底部の金型が下降し、次にシフトフォークが金型の外側にある金型を駆動して落下します。 金型の外側ブレースが金型からのキャップの取り外しを押し出します。シフティングフォークの隙間から空気を吹き込むことで空気がキャップの中に入り、内側と外側に圧力差が生じるため、金型の外側ブレースがキャップを外すのに便利です。離型時のキャップの損傷と効率の向上
圧縮成形の利点
ホットランナーがなければ、CCMはより低い加熱温度を必要とします。つまり、加熱と冷却の両方でエネルギー消費が少なくなります。
4.2。クイックカラーチェンジ
ホットランナーがなければ、キャップの色を変えながらチャンバーを掃除する必要はありません。 これは、IMMと比較したCCMの明らかな利点です。
4.3無駄な廃棄物
ホットランナー材料の無駄なし。
4.4。高い比重と少ない収縮
同じ成形温度、低い成形温度で
高密度です。
さらに、加熱と冷却の温度差が少ないほど
キャップの収縮
4.5。簡単な金型の分解と交換
独立した金型では、手工具だけで金型の交換が簡単になります。
クレーン。
4.6。短いサイクルタイム
キャビティ量が等しい場合、CCMはサイクルタイムが短く、したがって容量が大きくなります。
押出し温度が低いため、キャップはより急速に冷却されます。
それはより短いサイクル時間を作り、容量は上がります。
